Soulnote S-3 Reference Super Audio CD Player – Silver

Beschrijving

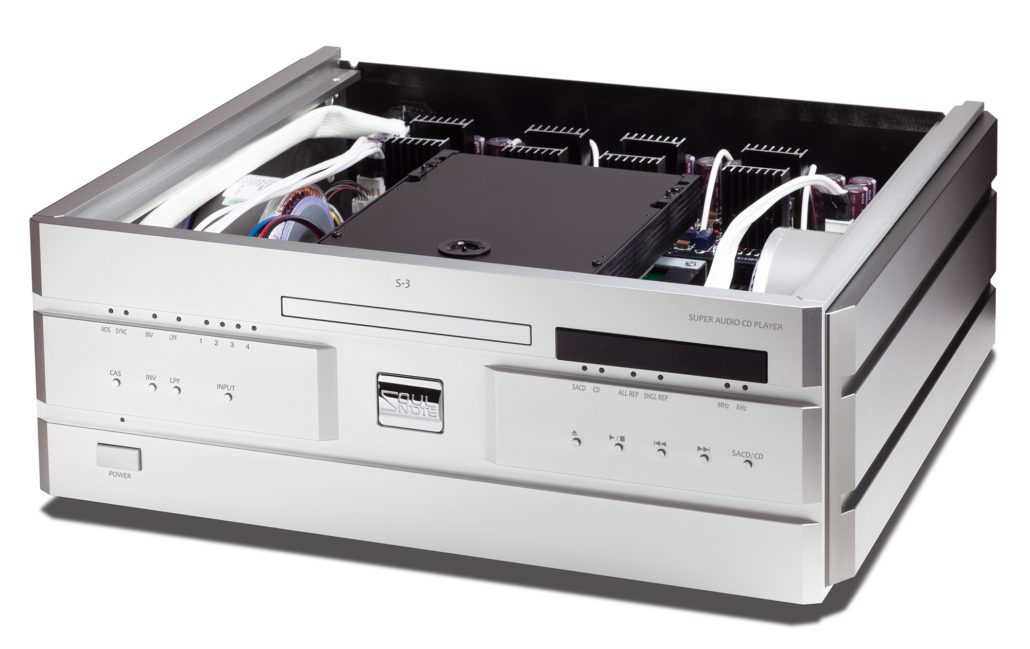

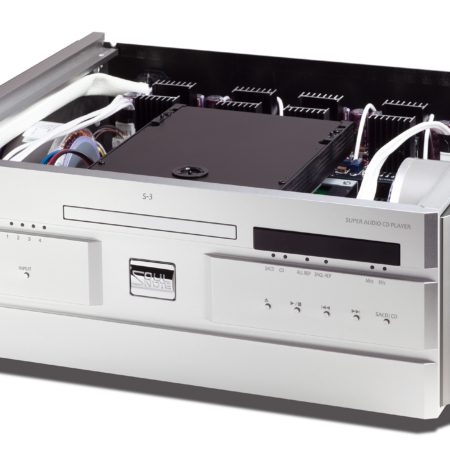

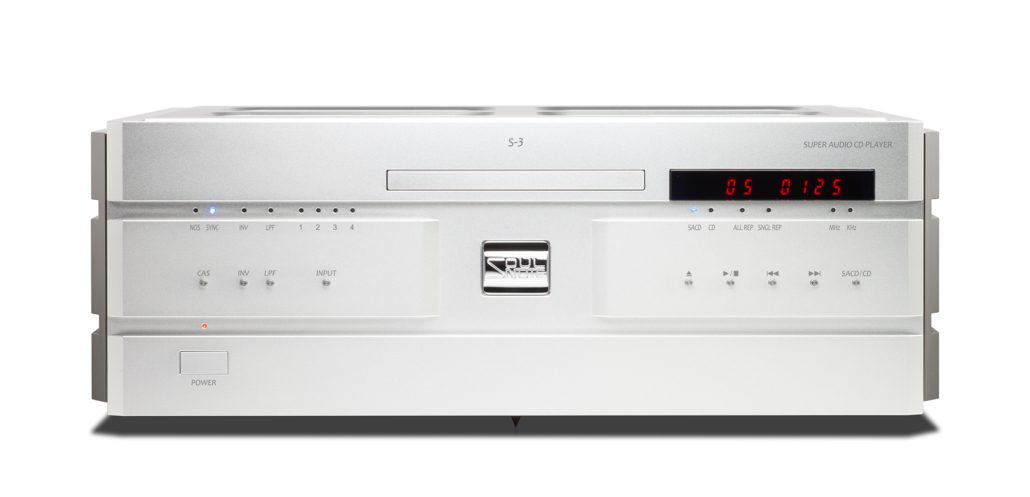

Soulnote S-3 Reference Super Audio CD Player

De Soulnote S-3  is een Super Audio CD speler uit het top segment. Het ultieme digitale afspeelsysteem met kloksynchronisatie. Extreem krachtige Super Audio CD-speler die delicate natuurlijke geluiden en levendigheid reproduceert.

Type-R non-NFB-circuits

De analoge circuits maken gebruik van de nieuw ontwikkelde Type-R non-NFB-circuits. Dit zijn gebalanceerde spanningsversterkercircuits die zijn opgebouwd uit slechts 4 hoogfrequente bipolaire junctie-transistors en 8 weerstanden.

De eerste trap van de Soulnote S-3 maakt gebruik van differentiële versterking zonder enige versterking. Gain wordt alleen gegenereerd in de tweede trap, een geaarde single-end versterker. En door de voorspanning van de uitgangstrap te veranderen van een LED-oplossing naar een thermische koppeling van een transistor, is de conventionele emitterweerstand van 22 ohm met succes teruggebracht tot slechts 1 ohm.

Deze ongelooflijk eenvoudige constructie elimineert op effectieve wijze de ruis van de stroombron, waardoor een overweldigend aandrijfvermogen mogelijk is en het geluid echt kan schitteren met een frisse en levendige expressiviteit.

Maakt gebruik van vier ES9038PRO-circuits

Elk kanaal in de DAC-chip gebruikt twee ES9038PRO-chips, dus in totaal vier in de speler. De onvergelijkbaar krachtige 120 mA stroomuitgang van elk kanaal is een essentieel onderdeel van de discrete non-NFB DAC. Eén stroomspanningsomzettingsweerstand zet deze stroomoutput om in een spanning direct voor de eerste trap van het Type-R-circuit.

Soulnote S-3  Klok met ultralage jitter

De masterclock-output van de DDS LMX2594 heeft een extreem lage jitter van 45 femtoseconden om een ​​niet-PLL-synchronisatie van de DAC naar het SACD-mechanisme te creëren. Zonder enige overdracht naar USB of LAN, maakt de dynamische en transparante SACD-weergave met de DAC-aangedreven I2S non-PLL-synchronisatie (ES9038PRO’s 128fs-modus) alle conventionele indrukken van SACD volledig teniet.

De S-3 Reference is voorzien van ingebouwde kristallen met ultralage jitter en kan worden gekoppeld aan de externe klokgenerator met ultrahoge frequentie (10 MHz) om de nauwkeurigheid van de tijdas verder te verbeteren. Het gebruikt een hoogfrequent relais om de standaardklok om te schakelen om elke kans op extra jitter te elimineren.

RSR-2-12D (referentie SOULNOTE-relais)

Een ultra-low-loss glazen buis verzegeld reed-relais dat vergelijkbaar is met een kwikrelais als basis, is verder aangepast. Dit is een origineel op maat gemaakt relais gemaakt door SOULNOTE dat geluidskwaliteitsniveaus kan bereiken die vergelijkbaar zijn met die van draad.

Ultra hoogwaardige naakte folieweerstanden

We hebben kunstmatige folieweerstanden van satellietkwaliteit met ultrahoge precisie toegepast met uitzonderlijke temperatuureigenschappen en hebben aanvullende aanpassingen gemaakt met de nadruk op geluidskwaliteit. Deze weerstanden met ultrahoge geluidskwaliteit zijn in eigen huis ontwikkeld en maken gebruik van een ontwerp met naakte folie om storten met schimmelhars te elimineren.

NUL LINK

SFORZATO Corp. en SOULNOTE werkten samen om ZERO LINK te creëren, de ultieme link die streeft naar een hoge geluidskwaliteit door asynchrone circuits van D/A-converters te elimineren. Het aansluiten van een netwerktransport uitgerust met ZERO LINK creëert een netwerksysteem dat volledig is gesynchroniseerd met de DAC-klok, waardoor dramatische verbeteringen in geluidskwaliteit worden bereikt door asynchrone circuits in S-3 Reference te elimineren.

Enorme krachtkanalen

De vermogenskanalen vormen het grootste deel van de S-3 Reference-body. De voeding voor zowel de analoge als de digitale systemen zijn niet-NFB-voedingen die gebruik maken van grote, hoogwaardige elektrodefoliecondensatoren van hoge kwaliteit die zijn ondergebracht onder het SACD-mechanisme.

Schuimende met Teflon bedekte enkelvoudige koperdraden

Alle draden voor de analoge signalen en de voeding gebruiken een SOULNOTE schuimende met teflon bedekte enkelvoudige koperdraadreferentiekabel. Door ze rechtstreeks op de printplaten te solderen, worden alle contactpunten geëlimineerd.

Gebruik van de NOS-modus

De S-3 Reference gebruikt dezelfde hoog aangeschreven NOS-modus (Non-oversampling) die wordt gebruikt in de D-2. Deze modus genereert niet de pre- en post-echo’s die worden waargenomen bij FIR-oversampling.

Impulsuitgangsgolfvorm met een FIR-oversamplingfilter

Pre- en post-echo’s zijn kunstmatige “geluiden” die worden gecreëerd door gegevensberekeningen voor en nadat de gegevens zijn geïnterpoleerd. Ze laten golfvormen zoals sinusgolven vloeiender lijken, maar berekeningsalgoritmen kunnen de geluidskwaliteit of ambiguïteit beïnvloeden en aan de tijdas worden toegevoegd.

Impulsoutputgolfvorm in Non-oversampling-mod

Deze golfvorm kan alleen worden bereikt door een niet-NFB discrete versterker te combineren met uitstekende transiënte responsprestaties. Omdat muziekgolfvormen eigenlijk een reeks impulsgolfvormen van verschillende hoogte zijn, elimineert de Non-oversampling-modus elke dubbelzinnigheid in de tijdasinformatie, waardoor een meer realistische en natuurlijke geluidskwaliteit wordt gecreëerd en een uitgebreide luisteromgeving voor het menselijk oor, dat extreem gevoelig is voor de tijd as.

* Non-oversampling-modus kan niet worden gebruikt met DSD (SACD).

Onafhankelijke links-rechts aarding voor vermogenstransformatoren

De digitale en analoge systemen zijn gescheiden in de voedingstransformator, waarbij elk systeem onafhankelijk op een aluminium basis is gemonteerd die transformatortrillingen van elke basis naar een aardingspen overbrengt. Dit voorkomt dat motor- of digitale ruis de analoge voeding binnendringt, terwijl tegelijkertijd intermodulatie van twee trillingsbronnen wordt vermeden, wat gewoonlijk een zwak punt is van configuraties met dubbele transformator. De sandwichstructuur van de transformatorbasis, een essentieel onderdeel van de geluidskwaliteit, heeft een aluminium zijde die op drie punten zwevend is door titanium afstandhouders en maakt gebruik van optimale materialen, structuur en vorm om resonantie te elimineren en dumps te voorkomen.

SACD-mechanisme met directe aardingsconstructie

Het SACD-mechanisme is rechtstreeks op een aardingspen gemonteerd door de machinaal bewerkte aluminium basis. Deze ideale constructie zendt trillingen van het mechanisme rechtstreeks uit naar de aardingspen, terwijl de fysieke locatie van het mechanisme met een hoge mate van nauwkeurigheid behouden blijft.

Spike zwevend geluidsbord

De zwevende audiokaartconstructie die in de SOULNOTE 2nd-serie wordt gebruikt, is verder geëvolueerd, zodat de audiokaart zelf op drie roestvrijstalen spikes rust met behulp van spike-houders die in het chassis zijn gegraveerd. De onderdelen van het aluminium geluidsbord zijn machinaal bewerkt en lichter gemaakt, en het hele bord is minutieus afgesteld zodat het bijna klinkt alsof er helemaal geen bord is.
