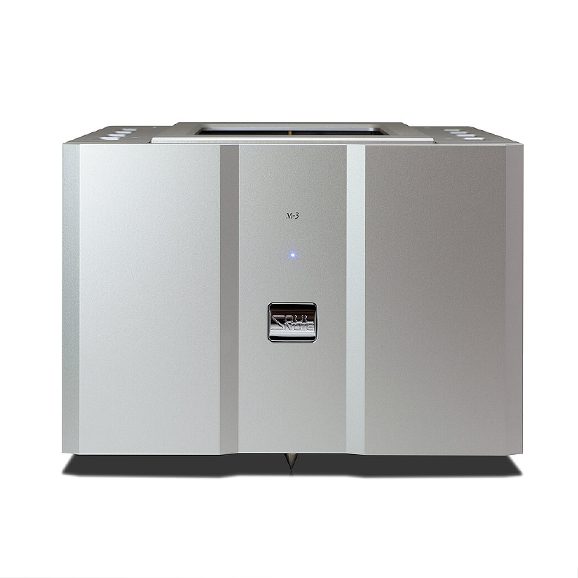

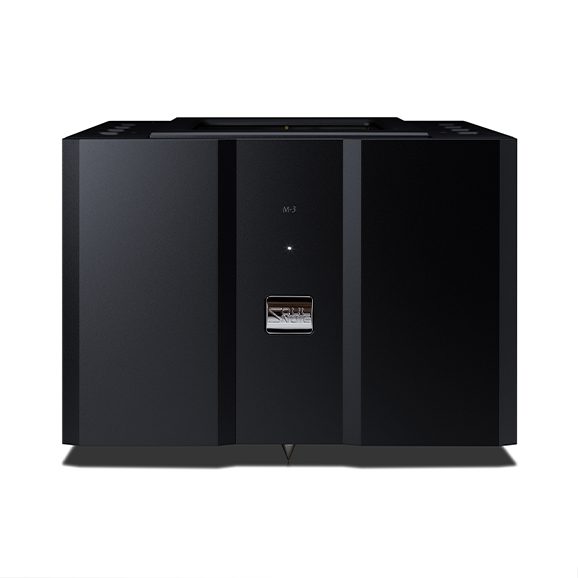

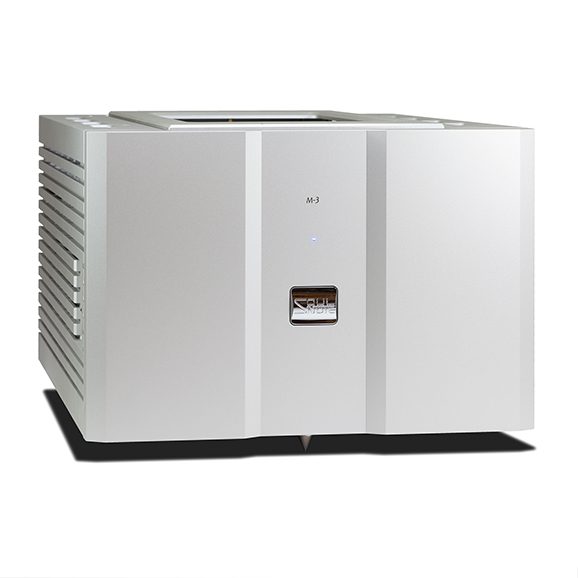

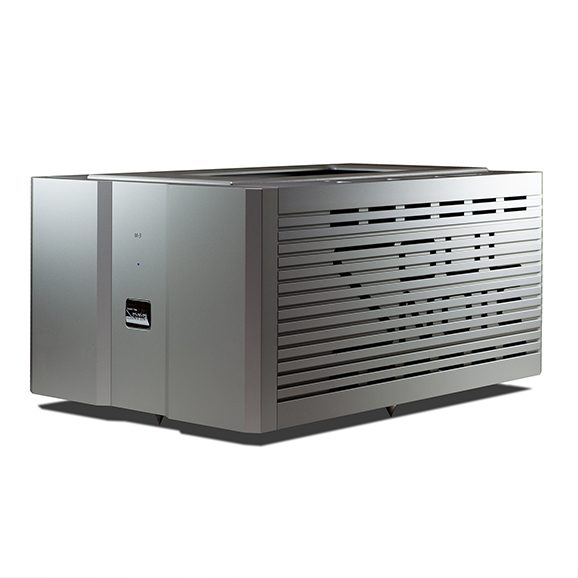

Soulnote M-3 Reference

TECHNOLOGIE Soulnote M-3 Reference

Een enkele push-pull eindtrap met 4-traps Darlington can-type transistors

We besloten dat single-end en single push-pull output onmisbaar was bij het creëren van een emotionele muziekervaring, waardoor de ‘vervaging in het microscopische tijdsdomein’ werd geëlimineerd die zo vaak wordt gesymboliseerd door verbeteringen in de geluidskwaliteit door middel van hoogwaardige klokken.

Niettemin moesten we nog steeds de relatief lage stroomniveaus overwinnen die worden geleverd door de typische single push-pull-configuraties. Als gevolg hiervan hebben we in de M-3 industriële uitgangstransistoren van het can-type geïntroduceerd met een relatief kleine Cob en een grote stroomsterkte. De drivertrap bevat dezelfde eindtraptransistoren die in de A-2 worden gebruikt om deze blikken met grote capaciteit gemakkelijk aan te drijven voor een totaal van vier Darlington-bouwfasen.

Verzamelrails met koellichamen van koperplaat

Het hoofdkoellichaam maakt gebruik van kleine, lichtgewicht koellichamen van koperplaat – een zeldzaamheid bij conventionele versterkers met hoog vermogen. Dit koellichaam doet ook dienst als verzamelrail om de can-transistors van stroom te voorzien, terwijl de transistorterminals van het can-type door de verzamelrail gaan en direct op de onderliggende printplaat worden gemonteerd. Dit elimineert bedrading – de achilleshiel van can-type transistors – en verwijdert tegelijkertijd de instabiliteit van inductiecomponenten en verslechtering van de geluidskwaliteit veroorzaakt door het dumpen van isolatieplaten in het apparaat. Bovendien is het koellichaam fysiek geïsoleerd van het chassis, wat een aanzienlijke invloed heeft op aspecten van de geluidskwaliteit, zoals transparantie en het geven van een gevoel van openheid. Zo slaat dit koellichaam drie vliegen in één klap.

Spanningsversterkingsfase

De spanningsversterkingstrap maakt gebruik van differentiële circuits met niet-negatieve feedback (nieuwe Type-R-circuits) die opnieuw zijn ontworpen voor eindversterkers.

Er wordt slechts één enkele transistor gebruikt om de emittervolger-, spannings- en differentiële circuits volledig te versterken zonder enige versterking. De belastingsimpedantie in deze transistor is een “GND eentraps versterking single-end niet-negatief feedbackcircuit” dat alleen op de GND is aangesloten. Deze nieuwe Type-R-circuits zijn gemaakt met slechts vier bipolaire junctie-transistors en tien weerstanden om een ​​ideale full-swing-uitvoer over een breed spectrum te verkrijgen, ook al is deze configuratie grotendeels dezelfde als die wordt gebruikt voor buizenversterkers met één uiteinde. Dit ideale niet-negatieve feedbackcircuit zou gemakkelijk een referentiecircuit kunnen worden genoemd voor hoe goed het presteert.

Uiterst eenvoudige constructie

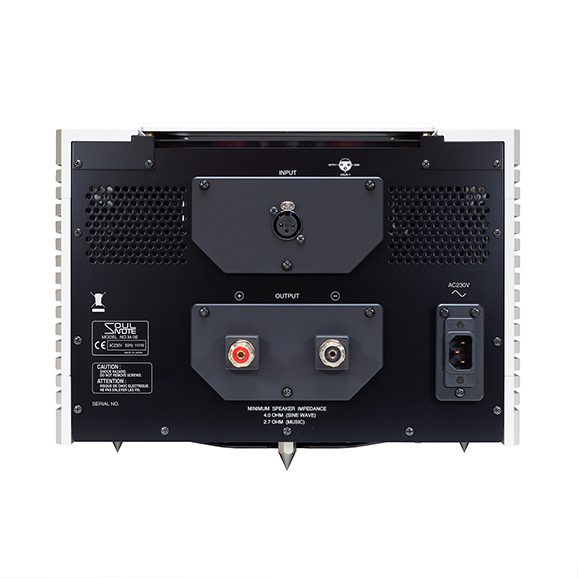

Bij de M-3 ontdekten we dat grote stroomversterkers voor één enkele functie moesten worden gebruikt. Het beschikt over slechts één set ingangsaansluitingen en luidsprekeraansluitingen. Het is een monoblok-eindversterker met één functie, zonder selectors of verzwakkers. De signalen die vanaf de XLR-terminals worden ingevoerd, gaan rechtstreeks naar de basis van de transistoren van de eerste fase, ondergaan een versterking in één fase en worden uitgevoerd via een enkel push-pull-circuit. De enige beschikbare handeling is de aan/uit-schakelaar. Zoals verwacht bevat de unit geen onnodige circuits of componenten zoals microcontrollers, enz.

Ringkerntransformator van 1600 VA, niet met epoxyhars gevuld, met ultralaag verlies

We hebben een grote stroomtransformator ontwikkeld die door één persoon alleen gedragen kan worden. Deze gigantische stroomtransformator is verticaal op het voorpaneel gemonteerd, zodat eventuele lekstroom evenwijdig aan de printplaten loopt, en is opgehangen aan titanium sluitringen en verbonden met een pin om ervoor te zorgen dat schadelijke trillingen niet op het chassis worden overgedragen.

Snelle voeding met niet-negatieve feedback

De commuterende condensatoren maken gebruik van speciaal geselecteerde 470 uF foliefiltercondensatoren met hoge weerstand, kleine capaciteit en lage vergroting. Door de capaciteit te optimaliseren op basis van het aantal gebruikte condensatoren en de belasting van de voeding te minimaliseren, wordt de echte regeling van deze robuuste voedingstransformator nog verder verbeterd. De gelijkrichterdiode maakt gebruik van nieuwe SiC-diodes met de nieuwste specificaties die de maximale ingangsstroomwaarde versterken. Hierdoor ontstaat een onvoorstelbaar krachtige en snelle stroomvoorzieningsstructuur.

Versterkercontainer volledig gescheiden van de hoofdbehuizing, elk geaard door drie spikes

Drie spikes aarden zowel het hoofdgedeelte als de versterkercontainer, waardoor er in totaal zes spikes in de M-3 zijn. Hoewel deze twee componenten fysiek volledig gescheiden zijn, is de voedingslijn van de voedingstransformator ingekort om eventuele negatieve gevolgen als gevolg van trillingen en lekkage uit de transformator te elimineren. Deze werkelijk ideale constructie resulteert in een ongelooflijke geluidskwaliteit die kan worden ervaren door de transportschroef te bevestigen of te verwijderen. En uiteraard zijn de audiokaart, de AC-adapter, de luidsprekeraansluitingen, de ingangsaansluitingen en de basisplaat allemaal niet-stijve onderdelen.
