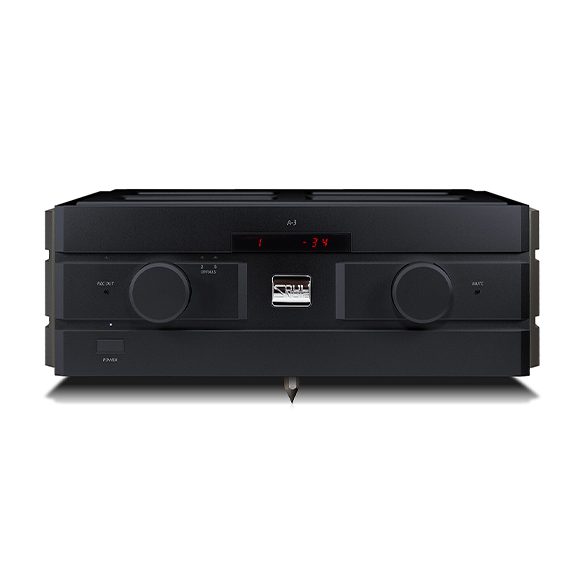

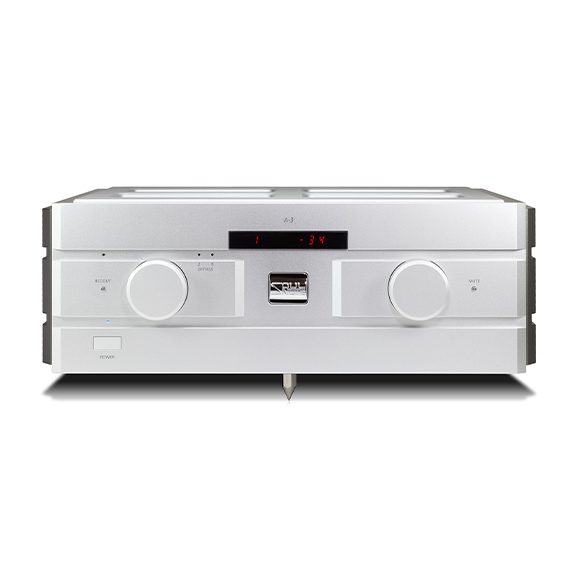

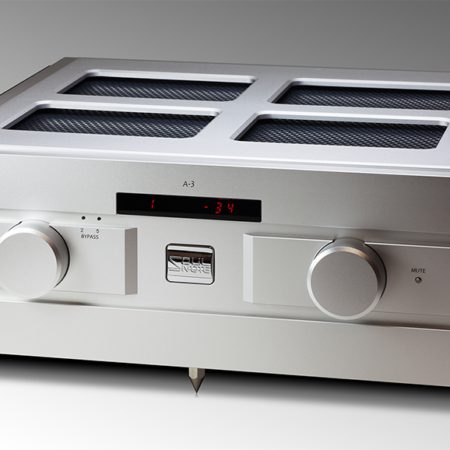

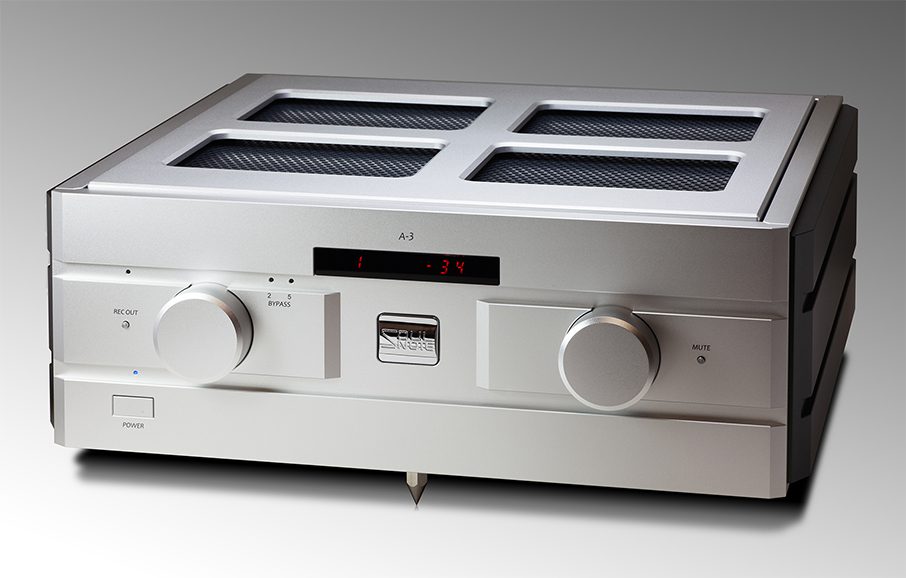

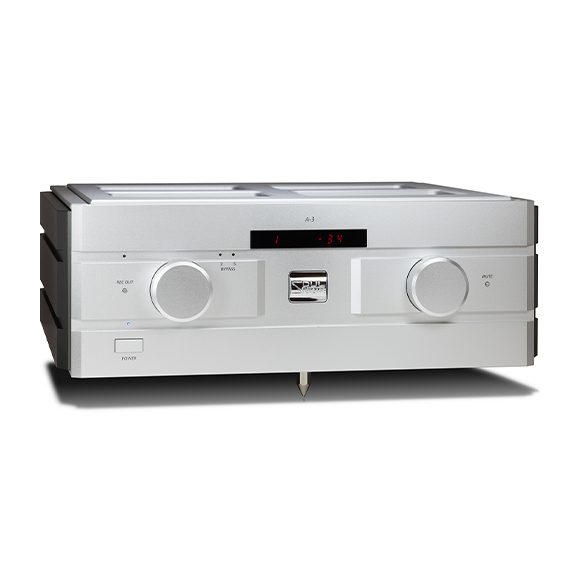

Soulnote A-3 Reference

Volledige scheiding van linker- en rechterkanaal GND’s

De GND-scheidingstechnologie die in de P-3-voorversterker is verwerkt , wordt op dit model toegepast met een vermogensversterkingscircuit. Oorspronkelijk was het een belangrijk ontwerpprobleem hoe de GND van een eindversterker die hoge stroom naar het chassis verwerkt moest worden geaard, en er is geen precedent voor het niet-aarden van GND. Het ontaarden van de behuizing van de eindversterker werd echter bereikt door eenvoudige niet-NFB-circuits, geoptimaliseerd artworkontwerp, minimalisering van hoge stroomlussen, eliminatie van inductiecomponenten en andere factoren. Dit leidde tot de geboorte van de geïntegreerde versterker A-3 met volledig gescheiden linker en rechter GND. Bovendien konden we, door de stuursignalen van de selector, het volume, het beveiligingscircuit en andere relais te scheiden met een fotocoupler, een volledige GND-scheiding bereiken, rekening houdend met de capaciteit en inductieve componenten. De driedimensionale geluidsveldruimte en ruimtelijkheid zijn de nieuwe grenzen van geïntegreerde versterkers.

4-traps Darlington-configuratie met superkrachtige driver en pre-driver

Om de TO3-transistor (Metal CAN-type) eenvoudig aan te sturen, worden zowel in de driver als in de pre-driver ultrakrachtige TO3P-transistors gebruikt. Door een perfecte stroomtoevoer tot aan de onderkant te garanderen, zonder rekening te houden met hfe-fluctuaties bij hoge stromen, is het mogelijk om zowel diepe expressiviteit als een opwindende groove te bereiken.

Enkele push-pull-eindtrap

De eindtrap maakt gebruik van een enkel push-pull SEPP-circuit met een TO3 (Metal CAN-type) bipolaire transistor zoals gebruikt in de M-3 . Het realiseert een onscherpe muziekweergave met de juiste timing van ultralage tot superhoge frequenties. De hartverscheurende muziekweergave is het resultaat van de enkele push-pull die de nauwkeurigheid van de micro-tijdas niet ondermijnt.

Koellichaam van koperen busbar

Als hoofdkoellichaam wordt een lichtgewicht, compacte koperen plaat gebruikt. Dit koellichaam dient ook als verzamelrail voor het leveren van stroom aan de TO3-transistor (Metal CAN-type), en de aansluitingen van de TO3-transistor (Metal CAN-type) dringen door de verzamelrail en worden rechtstreeks op de onderliggende printplaat gemonteerd. Dit elimineert bedrading, wat een nadeel is van de TO3-transistor (Metal CAN-type), en helpt de instabiliteit te overwinnen die wordt veroorzaakt door de inductantiecomponent, terwijl tegelijkertijd verslechtering van de geluidskwaliteit wordt vermeden die wordt veroorzaakt doordat het isolatievel op het apparaat terechtkomt. Het geluidskwaliteitseffect is ook buitengewoon indrukwekkend, met een gevoel van vrijheid en transparantie dankzij de fysieke onafhankelijkheid van het koellichaam van het chassis. Bovendien zijn bij de A-3 de voedingskaart en de versterkerkaart met elkaar verbonden door een koelrail, die ook dient als structureel onderdeel om een ​​blok te vormen. Het is echt een “vier vliegen in één klap” koellichaam.

Nieuw Type-R-circuit, volledig gebalanceerde niet-NFB

Voor spanningsversterking wordt een nieuw ontwikkeld eentraps Type-R-circuit met hoge versterking en GND gebruikt. Naakte folieweerstanden worden royaal gebruikt voor alle weerstanden die betrokken zijn bij de werking van de versterker.

GND-schakelkiezer

De selector die de verbinding met GND verbreekt, was een belangrijk punt van de P-3 . Dit wordt ook toegepast in de A-3. Het elimineert verslechtering van de geluidskwaliteit veroorzaakt door GND-lussen die optreden wanneer veel afspeelapparaten zijn aangesloten. Voor het relais wordt het RSR-maatwerkrelais van de hoogste kwaliteit toegepast.

Weerstandsschakelvolume

Het weerstandsschakelvolume is het eenvoudigst en zorgt voor de minste frisheid van de geluidsbron. Uiteraard worden overal aangepaste RSR-relais en naakte folieweerstanden gebruikt. Dit is het hoogste volume dat ooit is overwogen.

GND-anker

De GND van de voedingen voor het linker- en rechterkanaal is geaard aan het linker- en rechterzijde metaal, geïsoleerd met keramische ringen, een speciale behuizingsconstructie die fungeert als een GND-anker. Een gevoel van openheid en low-end grip wordt op een hoog niveau bereikt.

Supersterke stroomtransformator

Voor de vermogensversterking worden links en rechts 2x 700VA ongeïmpregneerde ringkerntransformatoren gebruikt. Bovendien zijn drie stroomtransformatoren, inclusief de stroomtransformator van het besturingssysteem, in één behuizing verpakt. Ze zijn allemaal verticaal gemonteerd, zodat de magnetische veldlijnen evenwijdig aan het bord zijn.

Onvaste structuur

Het versterkerblok, de aansluitingen, de AC-ingang, de bovenklep en de onderklep zijn allemaal niet bevestigd. In het bijzonder maakt het versterkerblok gebruik van een driepunts laterale schuifstructuur met titanium schuifregelaars. Terwijl hij ontsnapt aan de schadelijke trillingen van de stroomtransformator, geeft hij ook zijn eigen intrinsieke trillingen vrij.

Volume-bypass-functie

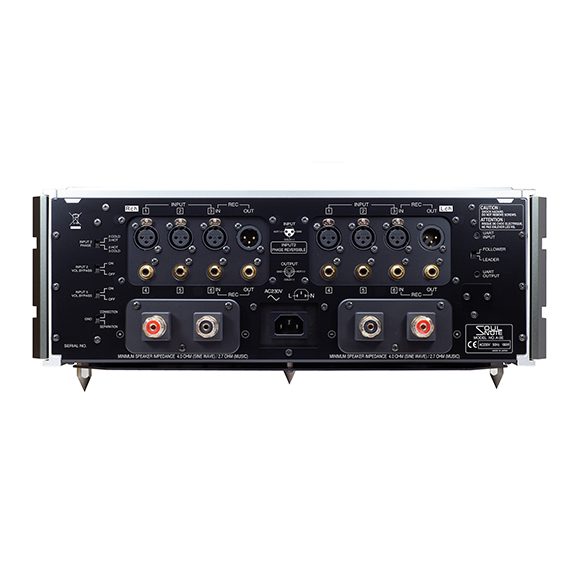

Zowel XLR als RCA kunnen worden ingesteld op volume-bypass met een vaste versterking van 22 dB. Door de uitgang van een AV-voorversterker aan te sluiten, kan deze worden gebruikt als AV-eindversterker.

Verbindingsfunctie voor meerdere eenheden

Door een 3,5Φ stereo ministekkerkabel aan te sluiten, kunnen meerdere apparaten worden gekoppeld (gelijktijdige regeling van het volume, enz.). Door een leider en een volger aan te stellen, zullen alle volgers de toestand van de leider volgen. Bovendien kan de volger onderscheid maken tussen het volume van de leider en het volume van de volger. Deze functie maakt bijvoorbeeld volumeregeling mogelijk in een configuratie met meerdere versterkers met digitale kanaalverdelers na DA-conversie. Uiteraard elimineert de zwevende GND van het besturingssysteem problemen zoals GND-lussen veroorzaakt door koppeling.

REC OUT-functie

Er zijn REC IN / REC OUT-aansluitingen voorzien voor het aansluiten van een open reel-deck of digitale recorder. Er kan een verbinding worden gemaakt met XLR- of RCA-kabels.
