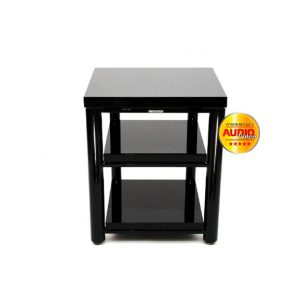

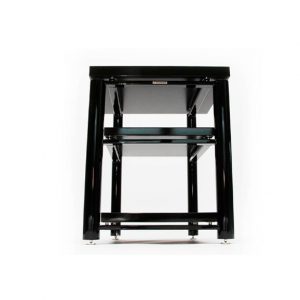

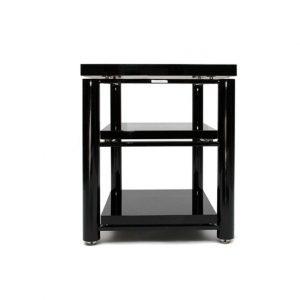

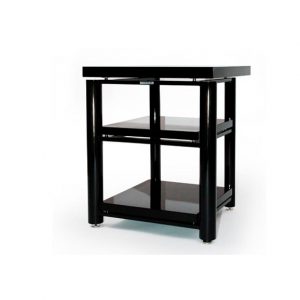

Een vierpotige, driedelige tafel met zwart gelakte bladen (pianoglans). Het rek is geballast met kwartszand (schroefgaten aan de achterkant van de poten maken het mogelijk om de hoeveelheid en het type ballast te wijzigen). Framekleur – zwart (pianoglans). De 50 mm dikke bovenkant is geoptimaliseerd voor analoge draaitafels en digitale bronnen. De onderste werkbladen zijn 40 mm dik. Alle bladen zijn door het BBS-systeem gescheiden van het tafelframe. Het BBS (Balancing Board System) systeem heeft kinematische en dynamische eigenschappen waardoor de geïsoleerde massa’s naar de zijkanten kunnen “zweven” ten opzichte van de systeemas, met behoud van puntondersteuning. Ook biedt het systeem de mogelijkheid om de toppen waterpas te stellen.

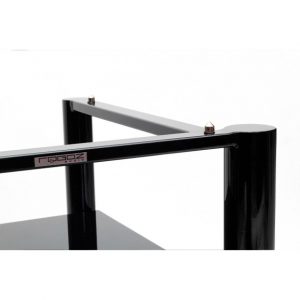

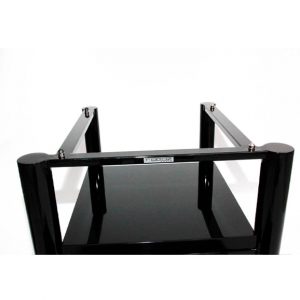

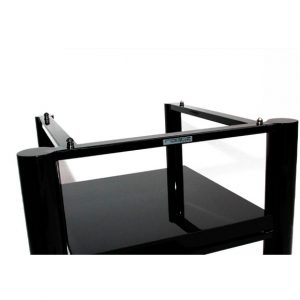

Anti-vibratie racks zijn ontworpen voor hoogwaardige audiocomponenten. De structuren zijn afgestemd door een geschikte combinatie van gelegeerd en koolstofstaal. Het frame bestaat uit dikwandige poten van S235JR-koolstofstaal (gebruikt voor dragende constructies die worden blootgesteld aan hoge dynamische belastingen, bijvoorbeeld in kranen) en dwarsbalken van hoogwaardig S355-gelegeerd staal. Het nauwkeurig waterpas stellen gebeurt door middel van verstelbare anti-vibratie kegels.
totale hoogte – 800 mm;
totale breedte – 665 mm;
totale diepte – 590 mm;
pootprofielen – stalen buizen (Ø 76,1 mm – voor, Ø 60 mm – achter);
bovenkant – 665 x 590 x 50 mm;
interne bladen – 500 x 530 x 40 mm;
verlichting tussen de planken (gerekend vanaf de onderkant) – 310, 210 mm;
belasting op elke plank – tot 150 kg elk (450 kg in totaal);
ballast – kwartszand
INBEGREPEN:
1 stalen frame;

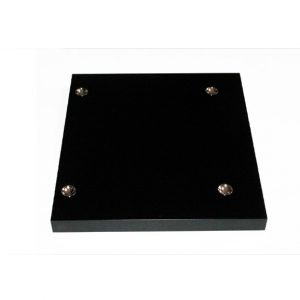

3 bladen (sandwichstructuur – MDF / HDF / MDF);
4 kegels voor niveauregeling;
BBS-indeling onder elk tafelblad;
4 massieve pads om de vloer te beschermen
OP VERZOEK VAN DE KLANT IS HET MOGELIJK DE AFMETINGEN, KLEUREN EN HET TYPE WERKBLAD VAN HET FRAME TE WIJZIGEN.
IN ALLE RICHTING IN HET HORIZONTALE VLIEGTUIG IN EVENWICHT BRENGEN

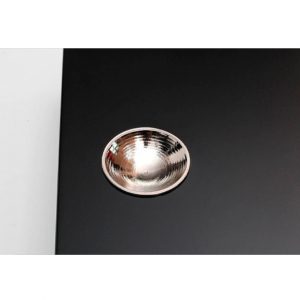

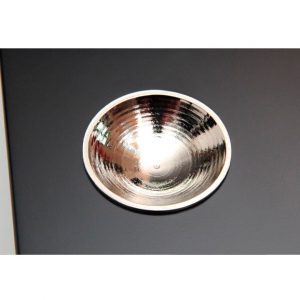

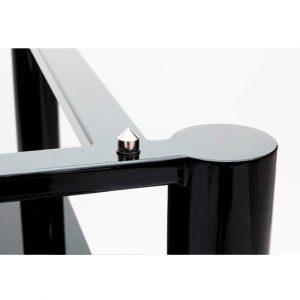

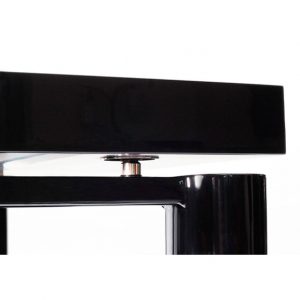

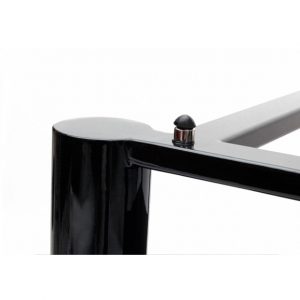

Een nieuw gepatenteerd anti-vibratiesysteem BBS (Balancing Board System) werd gebruikt in de structuur van het rack. Het systeem bestaat uit een kegel, gemaakt van een koolstofstaallegering, met een schroefdraad waarmee u de hoogte kunt aanpassen, waarop twee elementen worden geplaatst – elk met een intern bed. Het tussenelement (midden) is gemaakt van koolstofvezel en ondersteunt een ander deel – een stalen bed verzonken in het tafelblad. Het puntcontact tussen de stalen conus en het koolstoftussenstuk laat het verschuiven van deze twee elementen ten opzichte van hun as niet toe, maar laat een slingerbeweging toe. Anderzijds zorgt het contact tussen het tussenelement en het in het tafelblad bevestigde bed voor een beperkte rol- en schuifbeweging. Daarom werden de voordelen van puntondersteuning op de kegels (na minimalisering van het contactoppervlak, verandert de kinetische energie in thermische energie – entropie) met de effecten van trillingsdemping als gevolg van glijwrijving en rolweerstand gecombineerd. Het BBS-systeem wordt beschermd door het octrooibureau van de Republiek Polen P.404137.
ANTI-VIBRATIETAFEL
