Beschrijving

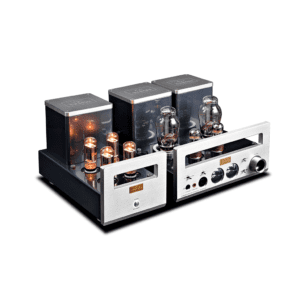

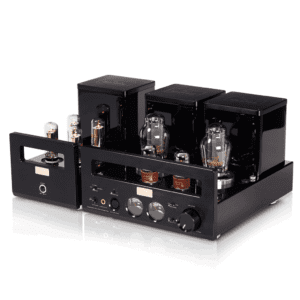

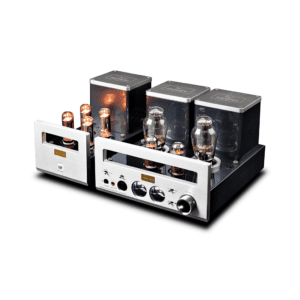

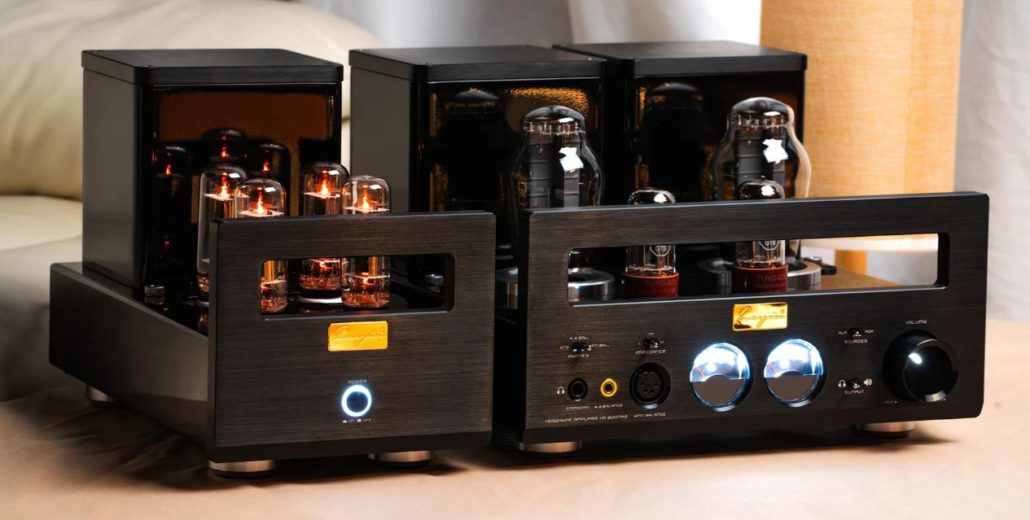

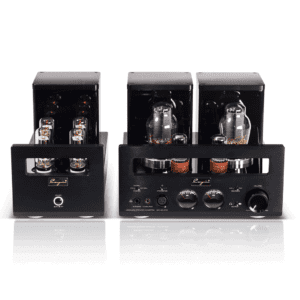

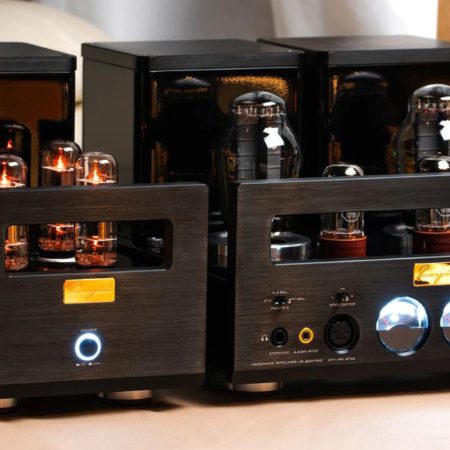

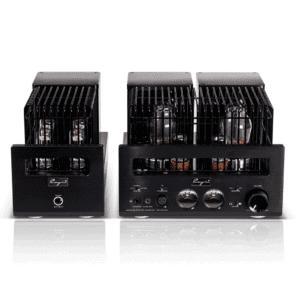

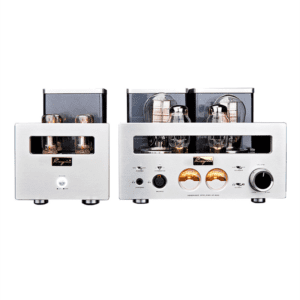

Cayin HA-300 MK2 Headphone Amp
Cayin HA-300 MK2 Single Ended buizenversterker met Gold Lion 300B buizen. Een audiofiele Award Winning Headphone amplifier.
De Cayin HA-300MK2 is de opvolger van de HA-300 en is speciaal ontwikkeld als tweedelige buizenversterker voor hoogwaardige hoofdtelefoons. Deze kan hij niet alleen via jack-aansluitingen en symmetrische 4-polige XLR-aansluitingen van stroom voorzien, maar nu ook via een 4,4 mm symmetrische aansluiting.
Zijn externe voeding heeft een complexe schakeling met vier gelijkrichtbuizen en zorgt voor een constante, gelijke spanning voor alle versterkingstrappen. Dit voedingsconcept levert absoluut schoon vermogen met minimale interferentie voor de signaalversterking van de hoofdversterker. LS: 2 x 8 watt, KH: 2 x 5 watt
Bij A Tube High Fidelity is het mogelijk om de Cayin HA-300MK2 met een Matched Pair WE300B of met een Matched Pair Takatsuki te leveren.
Als een van de grootste fabrikanten van buizenversterkers ter wereld ontwerpt en bouwt Cayin zijn eigen transformatoren en zorgt ervoor dat zelfs met de kleinste details rekening wordt gehouden. De buizen: 2 x 6SN7GTB, 2 x Gold Lion 300B, 4 x 22DE4.
Het nieuwe Cayin vlaggenschip vacuümbuis hoofdtelefoonversterker is de HA-300MK2 en is een Class A Transformer gekoppelde hoofdtelefoon en luidspreker Single-ended Triode Amplifier (SETA).
Het gebruikt een matched pair 300B Direct Heated Triode als uitgangsbuis en een matched pair 6SN7 als driverbuis. Het buizenversterkingscircuit werkt in Single-ended, daarom wordt het een SETA genoemd, en wordt vervolgens gevoed aan een paar uitgangstransformatoren voor single-ended hoofdtelefoon, XLR-4 en 4,4 mm gebalanceerde hoofdtelefoonuitgang en één set luidsprekers terminals.
De onweerstaanbare 300B Direct Heated Triode
Veel buizenliefhebbers beschouwen de Directed Heated Triode (DHT) als de heilige graal van vacuümbuizen voor audiotoepassingen. DHT verwijst naar Triode-buizen die de kathode als gloeidraad gebruiken en de kathode tijdens het gebruik direct opwarmen.
Deze kunnen worden beschouwd als de minimale benadering van versterking en hebben een enorme aanhang, vooral onder Japanse en Chinese audiofiele gemeenschappen. Er is een lange lijst met vacuümbuizen die tot deze familie behoren, maar voor moderne audiotoepassingen zijn de meest gebruikte DHT 45, 2A3, 300B, 845 en 211, en 300B is waarschijnlijk de meest bekende en gewilde DHT in audiofiele gemeenschap.
De 300B biedt een aantrekkelijke toonkarakteristiek die heel dicht bij de droom van audiofielen ligt. Het heeft een prominent middenbereik over het hele lichaam, harmonisch rijk met ongedwongen details die het beste van een akoestisch instrument naar boven halen, en de holografische aanwezigheid waarmee de zanger (of de band) recht voor je leek te staan.
Technisch gezien biedt de 300B een zeer hoge lineariteit tijdens versterking. Dit verklaart waarschijnlijk de natuurlijke presentatie en uitstekende details op laag niveau die de aanwezigheid opnieuw creëerden die ons dichter bij onze muziek brengt.

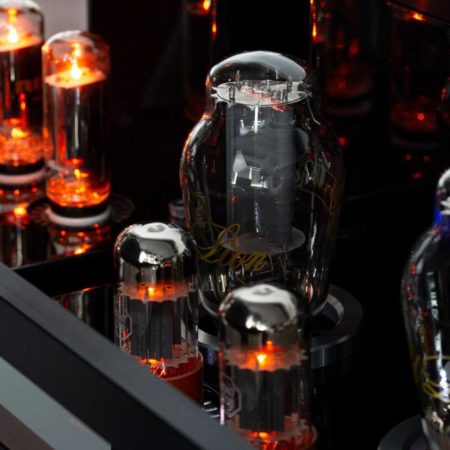

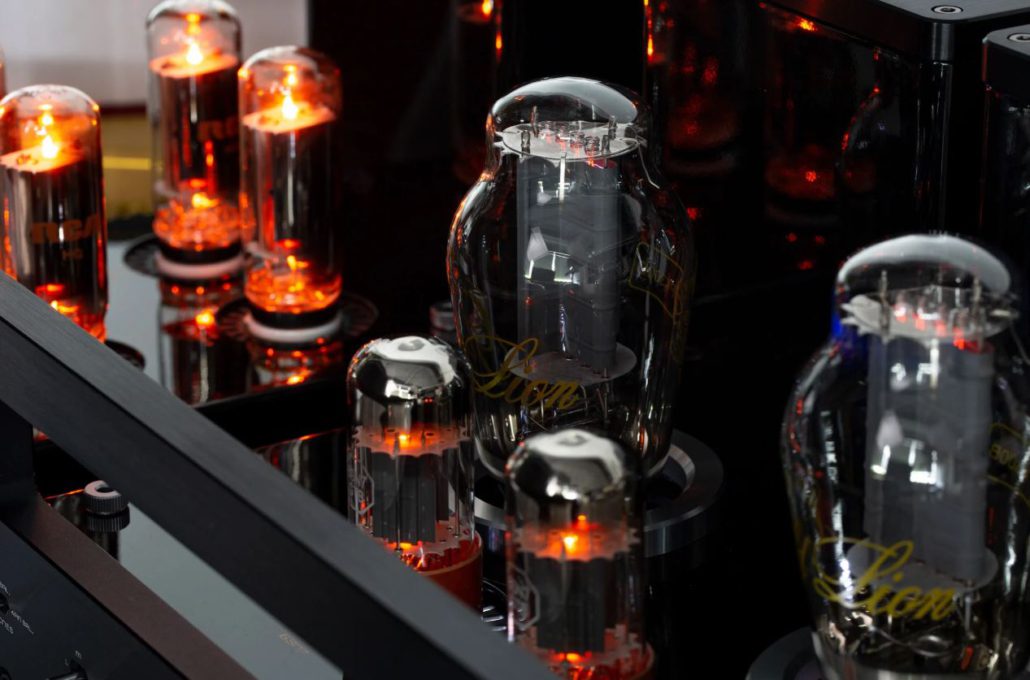

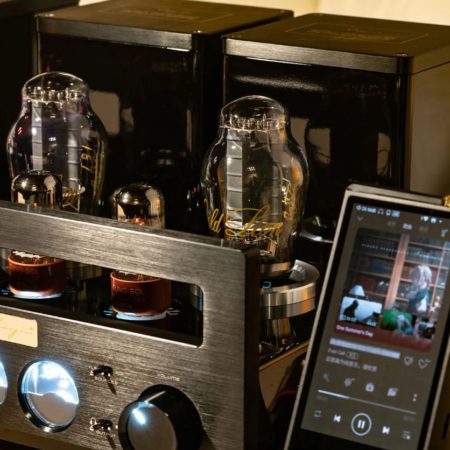

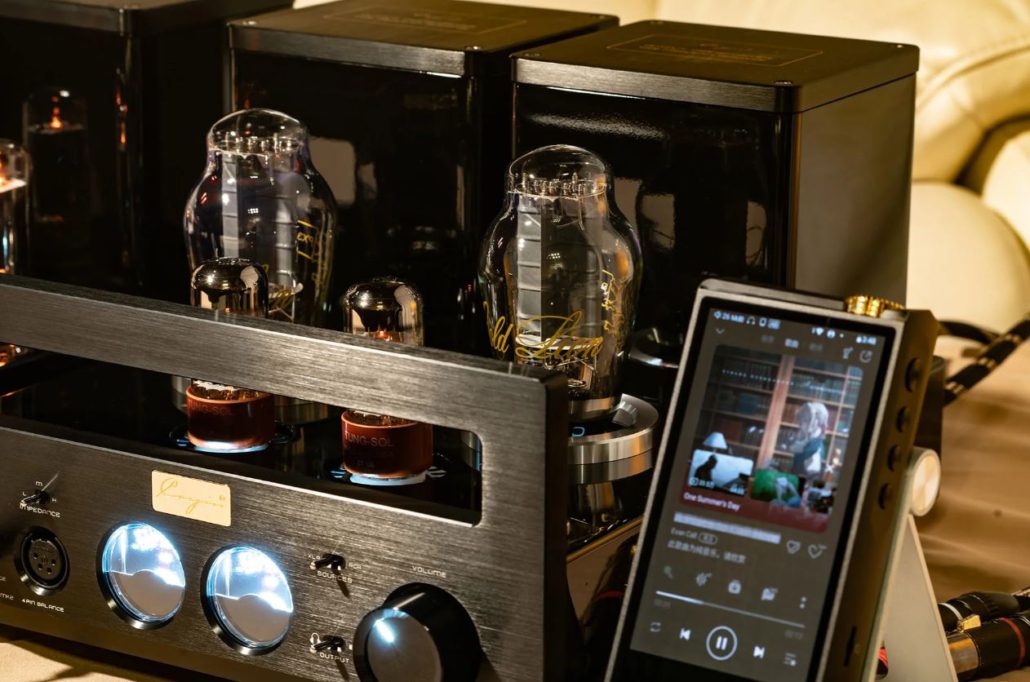

Cayin gebruikt een bij elkaar passend paar Gold Lion Genelex PX300B als uitgangsbuis voor de HA-300MK2. Dit is een geluidsarme audiotriode die een zeer behoorlijke frequentie-uitbreiding biedt met een natuurlijke, verstandige en realistische geluidssignatuur.
Deze buis wordt door veel 300B-gebruikers beschouwd als een uitstekende upgradebuis en wordt vaak de beste van de 300B-buizen genoemd
SET-A, een enkele reis voor puristen
Single-ended Triode Amplifier (SETA) is een op een vacuümbuis gebaseerd ontwerp dat een enkele triode-buis per kanaal gebruikt om output te produceren zonder de plus/min-partijen van het muzieksignaal in elk kanaal te splitsen.
Een push/pull-versterker daarentegen, die een paar (of meer) buizen gebruikt, splitst de plus/minus van het muzieksignaal en moet ze vervolgens weer samenvoegen om de volledige muzikale golf in elk kanaal te vormen. ……De waargenomen hoge geluidskwaliteit wordt voornamelijk toegeschreven aan de eenvoud en minimalistische benadering van de betrokken circuits, evenals de triode vacuümbuizen die doorgaans worden gebruikt.
Een SET-liefhebber beschrijft het als een zen-eenvoud om de complexiteit van muziek te reproduceren.
Minder is meer
Cayin erkende de schoonheid van SETA en heeft in onze geschiedenis veel middelen besteed aan het ontwikkelen van tientallen SETA’s. HA-300 en HA-300MK2 gebruiken dezelfde 2-traps enkelzijdige versterking met 6SN7 als de driverbuis.
Het zal het ingangssignaal versterken tot het juiste niveau, zodat de 300B-uitgangsbuis zijn tweede trapversterking zeer lineair zal uitvoeren. In eenvoudige bewoordingen versterkt de stuurbuis de signaalspanning, terwijl de uitgangsbuizen de stroom versterken.
Cayin gebruikt altijd 6SN7 als stuurbuis als we 300B als uitgangsbuis gebruiken. Chris Marten noemde deze combinatie in audiofiele kringen legendarisch in zijn HA-300 review (HiFi+ juli 2018, nummer 161, pagina 69-72).
Voor de HA 300MK2-implementatie gebruikt Cayin een matched pair Tung-Sol 6SN7GTB als driverbuis om bijna dezelfde reden als de Genalex Gold Lion PX300B. Dit is een superlineaire, geluidsarme, zeer betrouwbare en natuurlijk klinkende driverbuis voor SET-versterking.
Transformatorgekoppelde Balanced Driven
HA-300MK2 is een transformatorgekoppelde SETA. De uitvoer van de 300B-uitvoerbuis zal een paar eigen uitvoertransformatoren aansturen die zowel hoofdtelefoon- als luidsprekeruitgangen ondersteunen.
Als de 300B triodebuizen de geest van de HA-300MK2 zijn, zijn de uitgangstransformatoren het vlees en bloed van de versterker. Cayin gelooft in dit ontwerp. Hoewel er verschillende soorten vacuümbuisversterkers op de markt zijn, houden we het waar mogelijk bij transformatorgekoppeld, en dat betekent dat letterlijk al onze desktop-buizenversterkers transformatorgekoppeld zijn.
We begrijpen de voorkeur voor gebalanceerde hoofdtelefoons in onze Personal Audio hobby. Voor transformatorgekoppelde ontwerpen is het vrij eenvoudig om zowel single-ended als gebalanceerde aandrijving in hetzelfde circuit te ondersteunen, omdat onze versterkers transformatorgekoppeld zijn. Omdat gebalanceerde hoofdtelefoonversterking signalen met tegengestelde polariteit naar de linker- en rechteroorschelp van uw hoofdtelefoon stuurt (ongeacht of er een dynamische driver of een vlakke driver in zit).
We kunnen dit bereiken door een specifieke methode om de transformator op te winden, zodat de positieve polariteit (ook wel heet) en negatieve polariteit (ook wel koud genoemd) in tegengestelde richtingen worden aangedreven, en dus een volledig gebalanceerde output leveren van een enkelvoudig buisversterkingscircuit. Met andere woorden, zowel single-ended als gebalanceerde koptelefoonuitgang worden uitgevoerd door de transformatoren, we nemen niet de single-end uitgang en zetten deze vervolgens om in gebalanceerde bedrading.

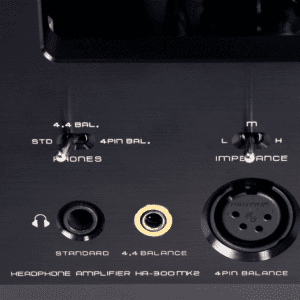

De HA-300MK2 biedt twee gebalanceerde hoofdtelefoonuitgangen: 4,4 mm en XLR4 en we hebben deze twee hoofdtelefoonuitgangen afzonderlijk geoptimaliseerd. De XLR4-uitgang is een volledig opgehaalde uitgang van de uitgangstransformator, terwijl de 4,4 mm-wikkeling een op niveau afgestemd, lager geluidsniveau en lager vermogen is met dezelfde audioprestaties, waardoor het meer geschikt is voor draagbare hoofdtelefoons.
Hoofdtelefoonuitgangen met aangepaste impedantie
Een van de zeer nuttige kenmerken van Cayin vacuümbuisversterkers is de hoofdtelefoonuitgang met aangepaste impedantie. De HA 300 biedt drie hoofdtelefoonimpedantie-instellingen en de versterker optimaliseert de output om de hoofdtelefoonbelasting aan te kunnen volgens de gespecificeerde hoofdtelefoonimpedantie. Elke uitgang met aangepaste impedantie is een onafhankelijke secundaire wikkeling van de uitgangstransformatoren. De impedantie-instellingen zijn:
Cayin HA-300 MK2
Aanbevolen voor doelimpedantie (XLR4 en 4,4 mm)
Laag (L): 8~64 32
Gemiddeld (M): 65-250 64
Hoog (H): 251~600 300
Bijpassende hoofdtelefoonimpedantie moet een natuurlijk geluid produceren met een goed gedefinieerde basweergave. Dit is ons aanbevolen startpunt, maar niet noodzakelijkerwijs uw favoriete geluidssignatuur, dus u kunt beginnen met de instelling die het dichtst bij uw hoofdtelefoon ligt en vervolgens experimenteren met andere instellingen.
Cayin HA-300 MK2 Trafo:
Om samen te vatten, de uitgangstransformatoren van de Cayin HA-300 MK2 zijn buitengewoon ingewikkeld omdat we een paar meervoudige wikkeluitgangstransformatoren nodig hebben die zorgen voor drie hoofdtelefoonuitgangen (6,35 mm, 4,4 mm, XLR4), een primaire wikkeling en drie impedanties ondersteunen. bijpassende hoofdtelefoonuitgangen, plus een set luidsprekeruitgangen, bij secundaire wikkeling.
Transformator speelt een cruciale rol in de transformatorgekoppelde vacuümbuisversterker. Het ontwerp en de implementatie van transformatoren wordt een belangrijk onderdeel van onze productafstemming. De keuze van de transformatorkern, de specificatie van koperdraad in verschillende delen van de wikkeling en de wikkelinstructie hebben invloed op de prestaties en de geluidssignatuur van ons product. Dit is een cruciale kerncompetentie die ons productontwikkelingsvermogen zal maximaliseren, onze productlevenscyclus zal verlengen en onze operationele efficiëntie zal verbeteren.
Gezien de omvang van Cayins en toewijding om buizenversterkers van hoge kwaliteit te bouwen voor onze klanten, beet Cayin de kogel door en nam een kleine transformatorfabriek op in onze faciliteiten. Alle voedings- en uitgangstransformatoren van onze buizenversterkers ontwerpen en wikkelen wij in eigen huis. Hierdoor heeft de R&D-afdeling volledige vrijheid bij het specificeren van de opwindinstructies voor onze producten, en hebben we volledige controle over het materiaal en vakmanschap op de transformator van onze buizenversterkers.
Buisgeregelde buitenboordvoeding
De voeding voor de HA-300MK2 maakt gebruik van een op maat gemaakte ringkerntransformator. Dit is een speciaal circuit om verschillende versterkingstrappen te leveren, en we hebben 4 stuks NOS RCA 22DE4 gelijkrichterbuizen gebruikt om de inkomende stroombron om te zetten in gelijkstroom voor het zuiverste vermogen met minimale interferentie voor het versterkingscircuit. Dit is een van de beste versies van de 22DE4-buis en bij gebruik als gelijkrichterbuis in de HA-300MK2 kunnen ze gemakkelijk 5 tot 10 jaar intensief worden gebruikt. De vier 22DE4 zouden onafhankelijk van elkaar moeten werken. Wanneer we een 22DE4 gelijkrichterbuis vervangen, kunnen we dat per stuk doen zonder matching.
Cayin HA-300 MK2 Ontwerp en functies
Single-ended Direct-Heated Triode-ontwerp, brengt de charme van de buizen naar voren met natuurlijke en realistische muziekweergave.
- Driver Tube: matched pair Tung-Sol 6SN7GTB
- Uitgangsbuis: gematcht paar Genalex PX300B
- Gelijkrichterbuis: 4 stuks NOS RCA 22DE4

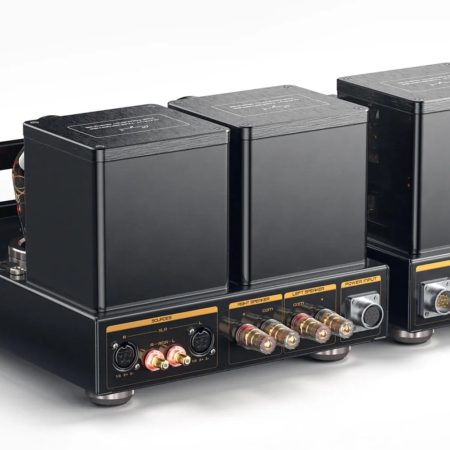

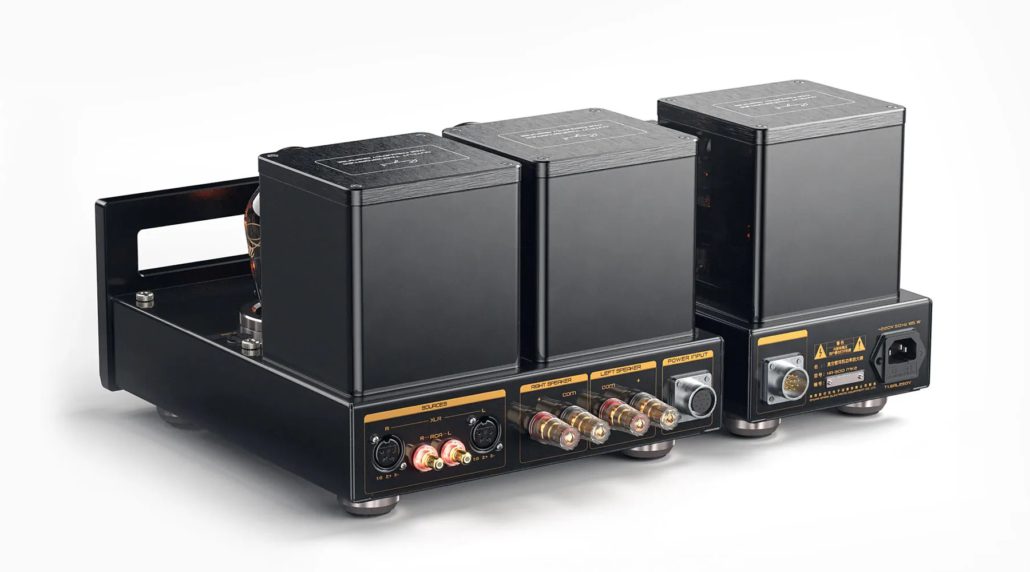

Ondersteuning van gebalanceerde (XLR) en single-ended (RCA) input, gebalanceerde input zal transformeren naar single-ended via een paar ingangstransformatoren.
De uitvoer van de 300B wordt ingevoerd in een paar op maat gemaakte, in eigen huis vervaardigde hoogwaardige EI-uitgangstransformatoren voor luidsprekers, single-ended (6,35 mm) of gebalanceerde (4-pins XLR en 4,4 mm) hoofdtelefoonuitgang.
Keuze uit drie qua impedantie aangepaste hoofdtelefoonuitgangen (L, M en H) om ervoor te zorgen dat de HA-300MK2 een grote verscheidenheid aan hoofdtelefoons naar tevredenheid aankan.
Krachtige hoofdtelefoonuitgang, kan veeleisende hoofdtelefoons aan met voldoende hoofdruimte.
Op maat gemaakte schokdemper van silicagel als anti-schokbuffer tussen kritieke buiscomponenten, chassis-mainframe en buisaansluiting, verwijdert effectief het microfone effect van de 300B DHT en zorgt voor een stille en realistische weergave van gevoelige hoofdtelefoons.
Minimaliseer interferentie door versterkte afscherming van transformatoren, effectieve circuitlay-out en geoptimaliseerd circuitontwerp
60 seconden opstartvertragingscircuit om de circuitbeveiliging te verbeteren en popgeluid bij het opstarten te minimaliseren.
Cayin HA-300 MK2
- Eén set luidsprekeraansluitingen als alternatieve uitgang, kan worden gebruikt als een geïntegreerde luidsprekerversterker met 8 watt per kanaal klasse A-uitgang.
- Buitenboordvoeding levert pure en stabiele stroom voor het versterkingscircuit met minimale interferentie.
- Op maat ontworpen, in eigen huis vervaardigde hoogwaardige ringkerntransformator en EI-uitgangstransformatoren.
- Hoogspanningsgelijkrichter met set van vier NOS RCA 22DE4 buizen.
- Ontwerp met twee dozen met meertraps buisgeregelde voeding vermindert interferentie op signaalversterking effectief door onafhankelijk gereguleerde voeding voor spanningsversterkingscircuit. Optimaliseer de stroomvoorziening voor alle circuits en verbeter de audioprestaties aanzienlijk.
- Point-to-point bediening om het kortste signaalpad te garanderen en de transparantie en verfijning van audioprestaties te verbeteren High-Precision JRC MUSES72320V elektronische volumeregelaar met 41-stappen ALPS gebalanceerde potentiometer voor lage ruis en nauwkeurige volumeregeling.
- Hoogwaardige MultiCap-koppelingscondensator verbetert het oplossend vermogen en het geluidsbeeld.
- Hoogwaardige afgeschermde verzilverde kabel voor interne bedrading, minimaliseert interferentie tijdens interne transmissie.

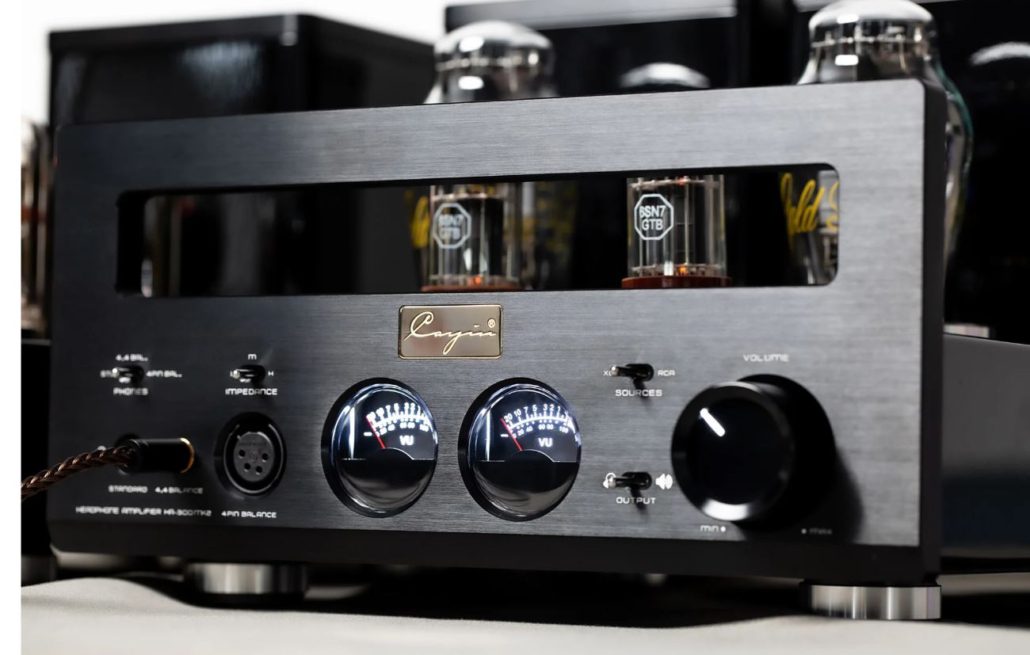

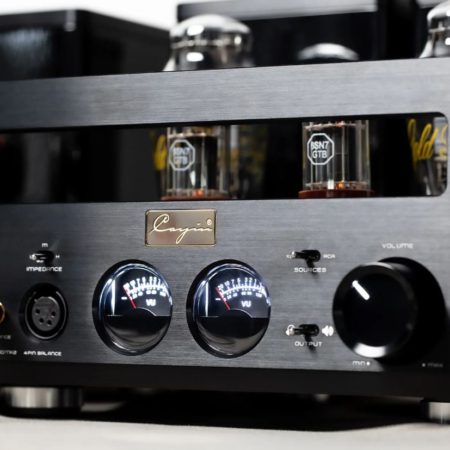

- Prachtig vormgegeven en vervaardigde VU-meter.
- Lock On quick-release koperen connectoren van luchtvaartkwaliteit met verzilverde Teflon-navelstrengkabel voor externe stroomvoorziening.
- Afneembare vacuümbuisafschermingskooi, eenvoudig los te maken en te installeren.
