Beschrijving
Cayin C9ii Portable Headphone Amplifier
Cayin C9ii. Wanneer de ingenieurs in 2021 de eerste generatie, de draagbare versterker TOTL C9, uitbracht, kreeg deze snel erkenning onder audiofielen vanwege zijn Tube/Solid-state dual timbre, direct-drive batterij gevoede circuit, discrete Class A/AB DAO (Dual Amp. Operation), Pre-Amp input (pure eindversterker) modus en vele andere unieke ontwerp- en versterkingstechnieken.
De C9 was een niche, zeer gespecialiseerd en onderscheidend product binnen een zeer nichemarkt, het bracht Cayin onverwachts succes op de markt en een sterke reputatie, wat aantoont dat de markt voor audiofielen die op zoek zijn naar audioperfectie er is en wacht op het juiste product
Het fundamentele doel van een draagbare hoofdtelefoonversterker ligt in zijn kernfunctie: het verbeteren van de geluidskwaliteit en het verbreden van zijn vermogen om een breed scala aan belastingen aan te sturen. Nu veel DAP’s aanzienlijke verbeteringen in circuitprestaties hebben omarmd, kan de C9ii nog steeds hetzelfde niveau van markterkenning bereiken als de C9 drieënhalf jaar geleden? Dit is een vraag die veel audiofielen bezighoudt. Sommigen vragen ons zelfs welke de beste geluidskwaliteit biedt, de N30LE of de C9ii?
De draagbare versterker C9 werd drieënhalf jaar geleden een fenomeen, voornamelijk vanwege het innovatieve ontwerp en de unieke en krachtige functies. C9ii.
Gen5 Nutube 6P1 vacuümbuis audiocircuit
Het Nutube Timbre-circuit in de C9ii maakt gebruik van een drietraps versterkingsontwerp, met de kerncomponenten bestaande uit een gematchte paar Nutube 6P1 dual direct-heated triode (DHT) vacuümbuis en talrijke Toshiba 2SK209 audio grade JFET’s als bufferversterker en bufferdrivertrap voor/na de Nutubes.
Het Timbre-circuit biedt drie timber-opties:
Modern geluid : de harmonische vervormingskarakteristieken en geluidssignatuur neigen meer naar een moderne stijl, met sterk verminderde thermische ruis en een iets schoner buizengeluid. De originele C9 werd ontworpen met een vergelijkbaar NFB-circuit.
Klassiek geluid : de distributie van harmonische vervorming en de geluidssignatuur vertonen een klassiek vacuümbuisversterkingscircuit, met relatief meer thermische ruis en een rijkere vacuümbuispresentatie. De Cayin N8 DAP werd ontworpen met een vergelijkbaar NFB-circuit.
Solid State : een discreet timbre-circuit met vier Toshiba 2SK209 JFET-transistoren in een single-ended Class A source follower-circuit. Een heldere, vloeiende en vermoeidheidsvrije audio-uitvoer zonder ruwheid.

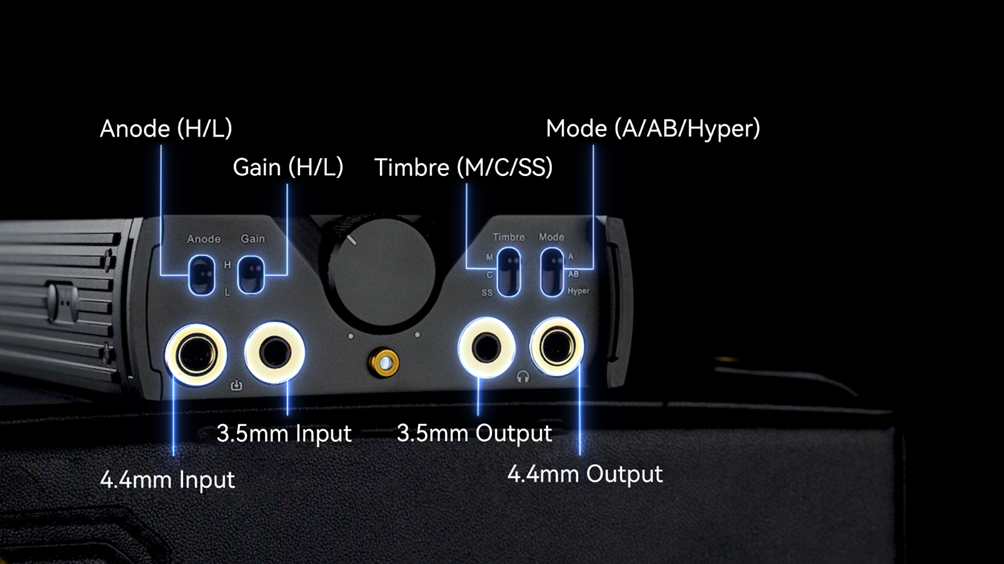

Anode functie
Cayin introduceert een nieuwe functie ” Anode ” voor C9ii. De instelbare hoge/lage anode (plaat) spanning verrijkt en verfijnt het bereik van het timbre van de vacuümbuis verder. Het werkprincipe is dat het toepassen van verschillende bedrijfsspanningen op de plaat van de vacuümbuis de bedrijfsstatus verandert, wat uiteindelijk de geluidssignatuur van het timbrecircuit beïnvloedt.
De aanpassing van de “Anode” plaatspanning heeft geen invloed op het solid-state timbre. Dus, in termen van keuze van timbre, biedt de C9ii vier timbre-opties voor vacuümbuis en één solid-state timbre, voor een totaal van vijf variaties. Daarentegen biedt de originele C9 slechts twee timbre-opties.
- Klassiek + Anode (H)
- Klassiek + Anode (L)
- Modern + Anode (H)
- Modern + Anode (L)
- Solid State-geluid
Volledig discrete, volledig symmetrische differentiële hoofdtelefoonversterker
Cayin heeft een drietraps versterkingscircuit ontworpen om het volledig symmetrische ontwerp van de C9ii te omarmen:
- Fase één: Symmetrische JFET Common-source differentiële ingangsversterker.
- Fase twee: symmetrische BJT common-emitter push-pull differentiële spanningsversterker.
- Fase drie: symmetrische BJT-common-collector push-pull parallelstroom
Vanuit het perspectief van de gebruiker biedt de C9ii een sterkere belastingsaansturing en een transparantere geluidspresentatie in vergelijking met de eerste generatie C9.
Om het discrete hoofdtelefoonversterkingscircuit verder te verkennen, hebben we de Hyper Mode geïntroduceerd bovenop de reguliere Class A en Class AB opties van de bekende DAO (Dual Amplifier Operation). De Hyper Mode levert de ultieme prestaties van het discrete versterkingscircuit in de C9ii ten koste van een kortere batterijduur en werkt bij een hogere temperatuur. Er is
NFB
een nieuwe NFB (Negative Feedback) functie toegevoegd aan de C9ii. Deze functie is van toepassing op het hierboven genoemde drietraps hoofdtelefoonversterkingscircuit. Wanneer NFB is ingesteld op OFF, wordt het hoofdtelefoonversterkingscircuit geregeld door grote-lus cross-stage negatieve feedback. Wanneer NFB is ingesteld op de ON positie, wordt het hoofdtelefoonversterkingscircuit geregeld door lokale negatieve feedback.
Het effect van NFB is vrij merkbaar. Naar onze mening is er geen goed of fout in NFB-aanpassing, het is een kwestie van persoonlijke voorkeur, en instelbare NFB stelt de gebruiker in staat om onderweg zijn voorkeur te kiezen.
De C9 is compleet en innovatief. Dit zijn enkele hoogtepunten:
- Een volledig gebalanceerde, volledig discrete, feature-packed, 4-kanaals hifi hoofdtelefoonversterker levert tot 4.100 mW per kanaal bij 16Ω belasting en 2600 mW per kanaal bij 32Ω belasting.
- Het Gen5 Nutube 6P1 Vacuum Tube Audio Circuit maakte dubbele buizenklanken (Classic Tube en Modern Tube) en Solid State-klanken mogelijk op zowel gebalanceerde als single-end ingangen.
- Het vacuümbuis-houtcircuit is ontworpen rond een bij elkaar passend paar KORG Nutube 6P1 miniatuur, energiezuinige dubbele Directly Heated Triode (DHT) vacuümbuizen.
- Pas de ANODE (plaat) spanning (hoog/laag) van de Nutube aan om het bereik van het timbre van de vacuümbuis in C9ii te verrijken en verfijnen
- De volledig symmetrische differentiële hoofdtelefoonversterker met drie fasen draagt bij aan een hogere audiokwaliteit door vervorming te verminderen, het dynamische bereik te verbeteren, de kanaalscheiding te vergroten en stabiele en consistente prestaties te leveren.
- Dual Amplification Operation (DAO): hiermee kunnen gebruikers schakelen tussen de versterkingsmodi Pure Class A en Class AB.
- Hyper Amplification levert de ultieme prestaties van het discrete versterkingscircuit in de C9ii
- NFB (negatieve terugkoppeling) Regeling om te kiezen tussen grote lus-cross-stage NFB of lokale NFB toegepast op het drietraps hoofdtelefoonversterkingscircuit.
- Ondersteunt 3,5 mm single-ended en 4,4 mm gebalanceerd voor zowel invoer als uitvoer. De versterker zet single-ended invoer om in een gebalanceerd audiosignaal voordat het door het gedifferentieerde versterkingscircuit wordt gevoerd.
- Dubbele invoermodus: naast de normale LINE-invoermodus kan de C9ii ook werken in de PRE-amp-invoermodus (ook wel bekend als de pure eindversterkermodus) die kan werken met bronapparaten met volumeregeling.
- Maakt gebruik van een uiterst lineair volumeregelsysteem dat bestaat uit een 4-kanaals ALPS-potentiometer met een paar MUSES72320-stereo-elektronische volumeregelaars met een laag geluidsniveau en lage vervormingsweerstand.
- Verwijderbare batterijmodule die 4x Samsung 35E 3400mAH oplaadbare lithiumbatterijen herbergt. Klik hier voor de Cayin C9 Power Module
