Stereo eindversterker 2x 30 Watt SE pure klasse A
Beschrijving

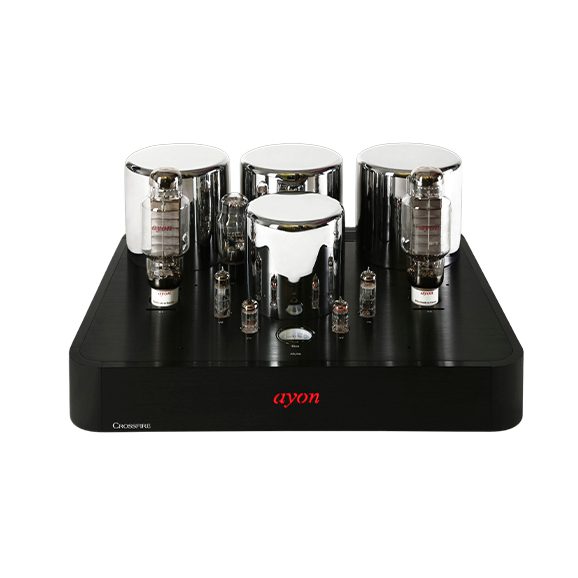

Ayon Audio Crossfire EVO PA – stereo eindversterker
De Spitfire PA is een volledig uitgeruste single-ended pure klasse A buizen stereoversterker SE – puur klasse-A triode vacuümbuis circuit ontwerp met de AA62B Power output buizen voor hoge piekstroom en hoogspanning. Ideaal ook voor moeilijkere luidsprekerbelastingen
- SET 2x30W, 2xAA62B, 2x 6H30
- 4 x 6SJ7, 1 x 5U4G, 1x In-RCA DHT
- Auto-Fixed-Bias-systeem & Tube-testprogramma
Ayon Audio Crossfire PA – stereo eind-versterker
De Crossfire-eindversterker zet de evolutie van de nieuwste Crossfire geïntegreerd voort door opnieuw dramatische verbeteringen aan te bieden aan zijn volledig herziene voeding van de derde generatie, buizenregelaar en nieuwste gain & driver-technologie. Ook zijn de versterkingsfasen geoptimaliseerd om te voorzien in het kortste signaalpad en de meest directe signaalstroom.
Zero dB feedback, pure klasse A-werking voor het meest natuurlijke, snelle en authentieke 3D-holografische geluid. Het is een compromisloos ontwerp met een rijk en gevarieerd samenspel van macro- en microlijnen van dynamische prestaties. De sfeer van het oorspronkelijke evenement wordt met griezelige precisie gereproduceerd terwijl de ruimte wordt verlicht door muziek. De Crossfire-eindversterker is een meesterwerk van eenvoud, een lust voor het oog en aangenaam om aan te raken.
Ayon Audio Crossfire PA – stereo eind-versterker
De keuze van signaal- en eindbuizen heeft een grote invloed op het geluid en daarmee op de inspiratie en luisterplezier. Dit is niet alleen de keuze tussen goede en slechte buizen, maar tenslotte de interactie van de verschillende soorten buizen en hun combinatie die in de verschillende Ayon-versterkers worden gebruikt. Tegenwoordig produceren nog maar weinig fabrikanten buizen voor pure audioversterking; een daarvan is Ayon Audio met zijn uitstekende single-ended triode eindbuizen (AA32B-S, AA52B-S en AA62B) gebaseerd op de WE 300B.
Signaalpad
Wij zijn van mening dat de eenvoudigste circuits het beste samenwerken met het kortste signaalpad. Dat is de reden waarom onze SE-Triode-versterkers tot nu toe pure klasse A-circuits met één uiteinde hebben gebruikt. Hoe korter het signaalpad is, hoe kleiner de kans op sonische degradatie door verschillende bronnen, inclusief de draad zelf. Zelfs op de printplaten worden de kopersporen tot een minimum beperkt. De volledig opnieuw ontworpen printplaat zorgt voor een meer rechtlijnige en directe benadering van de signaalpaden.
- Logische opeenvolgende soft-start power-up voor een langere levensduur van de buis
- Buis en elektronisch beveiligingscircuit
- 0dB negatieve feedback (van welke aard dan ook)
- DHT
- Ultrakort signaalpad
- Eenvoudigste directe circuitpad voor puur muzikaal geluid en hoge betrouwbaarheid
- Geen solid-state apparaten in het signaalpad
- Ontwerp met hoge stroom en lage impedantie dat buizen in de beste gebieden van hun curves laat werken
- Minimale discrete bedrading voor optimale signaalverspreiding
- Externe statische bias-aanpassing
- Geen volgers of buffers in het signaalpad
- Hoge kwaliteit onderdelen overal
- Keuzeschakelaar schakelt relais in de buurt van RCA-aansluitingen in om alle ingangen te schakelen
Stroomvoorziening
Enkelvoudige versterkers zijn gevoeliger voor afwijkingen in de voeding dan push-pull versterkers. De voedingen zijn verder verfijnd met nieuwe componenten en verbeterde AC-lijnruisfiltering. Afzonderlijke voedingstransformatoren, smoorspoelen en filters zorgen voor totale isolatie tussen de ingangs- en uitgangstrap, waardoor dit een pure stroombron is en het is een kritisch kenmerk voor een versterker met één uiteinde. We gebruiken ook elektrolytische condensatoren met een veel grotere opslagcapaciteit om het verlies aan filtering te compenseren wanneer weerstanden worden gebruikt in plaats van inductoren.
- 2 aparte geluidsarme geïsoleerde voedingstransformatoren
- Stroomtransformatoren zijn ingekapseld, uitstekend gedempt en RFI / EMI-afgeschermd
- Innovatieve stroomvoorziening zorgt voor een snelle energielevering op transiënten
- Dual choke gefilterde voeding voor Ayon AA62B
- Dubbele choke voor pre- en driverfase
- Buisgeregelde voeding (5U4G)
- Afzonderlijke en geïsoleerde voedingen over elke versterkingsfase
- Gereguleerde DC-filamenttoevoer met zachte start
- Wisselstroomfilter om te voorkomen dat ruis en hasj het apparaat binnendringen.
- Energieopslag met hoge capaciteit.
- Huidige inschakelbeperking
- Automatische sequencing – Inschakelcyclus is voltooid in 1 minuut
Dubbel aardingssysteem
De wijziging van de aardingstopologie leidt tot een verhoogde onderdrukking van ruis van de voeding en andere gebieden. De dubbele aardingstopologie die in al onze versterkers wordt gebruikt, is vrij uniek voor de hele high-end buizenversterkingsindustrie. Een dergelijke uitgebreide topologie zorgt voor een stillere achtergrond waarvoor de muziek zich in zijn geheel kan ontvouwen. Het vestigt verder de snelle en gecontroleerde basrespons en de volle expressie van de hoge frequentie. De grondpoot van het sein is niet verwaarloosd en bij de uitvoering ervan is nauwgezet aandacht besteed. Het belang van een goede aarding kan niet genoeg worden benadrukt.
- Aardingsschakelaar
- Centrale eenpunts aarding van de ster
- Dubbel aardingssysteem (schakelbaar)
Uitgangstransformator
De grootste kracht van de uitgangstransformator met een superbrede bandbreedte is dat hij de stroom in de bas kan leveren, terwijl hij tegelijkertijd de snelheid in de hoge frequenties behoudt, waardoor de blokgolfrespons van de versterker aanzienlijk wordt verbeterd. Het effect is een veel natuurlijker en relaxter geluid met een veel betere helderheid, resolutie en vloeibaarheid.
- Krachtige uitgangstransformator met superbrede bandbreedte (gemaakt door Ayon)
- Hoog rendement met laag inschakelverlies voor optimale stroom- en spanningsoverdracht
- Meerdere strakke lagen en koppeling voor uitgebreide frequentierespons
- Uitgangstransformatoren zijn afgedicht met een antiresonantiecompound
Componenten
Het type onderdelen dat wordt gebruikt, moet daarom een synergetische relatie hebben met het circuit waarin ze zijn geplaatst. Het is deze relatie van welk type onderdeel waar moet worden gebruikt, waardoor onze producten zich onderscheiden van de massa.
- Geselecteerde passieve componenten van topkwaliteit die in alle toepassingen worden gebruikt
- Hoge snelheid en hoogwaardige koppelcondensatoren van audiofiele kwaliteit
- Speciale buisvoeten met beryllium-koperen veerpennen, op maat gemaakt door Ayon
- WBT / Duitsland – bindende posten
- WBT / Duitsland – ingang
- Neutrik / Swiss – XLR-chassisconnectoren
- Speciaal geïsoleerd – interne bedrading
- Zilver-koperen matrix – interne signaalkabel
- Vergulde PCB van industriële kwaliteit
Mechanische constructie
Het hoogwaardige aluminium chassis zorgt voor een rijkere, meer glanzende tonaliteit met een schonere achtergrond en minder hasj en graan. Alle geborsteld geanodiseerde anti-vibratie-resonantie en niet-magnetische chassis zijn volledig met de hand geassembleerd om het hoogste niveau van vakmanschap te verzekeren.
- Verbeterd chassis voor warmteventilatie
- De aluminium voetjes zijn resonantie-absorberende typen
- Verlicht “ayon” -logo
- Alle beschrijvingen van het voor- en achter paneel zijn gegraveerd
- Aardingsschakelaar
- Bias analoog instrument met mV-schaal
- Afwerking chassis: zwart / chroom
